Les cylindres boosters gaz-liquide sont largement utilisés dans les machines automatisées et industrielles. Ils combinent la puissance de l'air et la pression hydraulique pour générer une force de sortie élevée. Comme ils sont utilisés dans de nombreuses machines différentes, leurs méthodes d'installation varient également.

Dans cet article, nous expliquerons les principales méthodes d'installation des cylindres boosters gaz-liquide. En même temps, nous montrerons comment Shellppon fournit des solutions hydrauliques fiables pour différents environnements de travail.

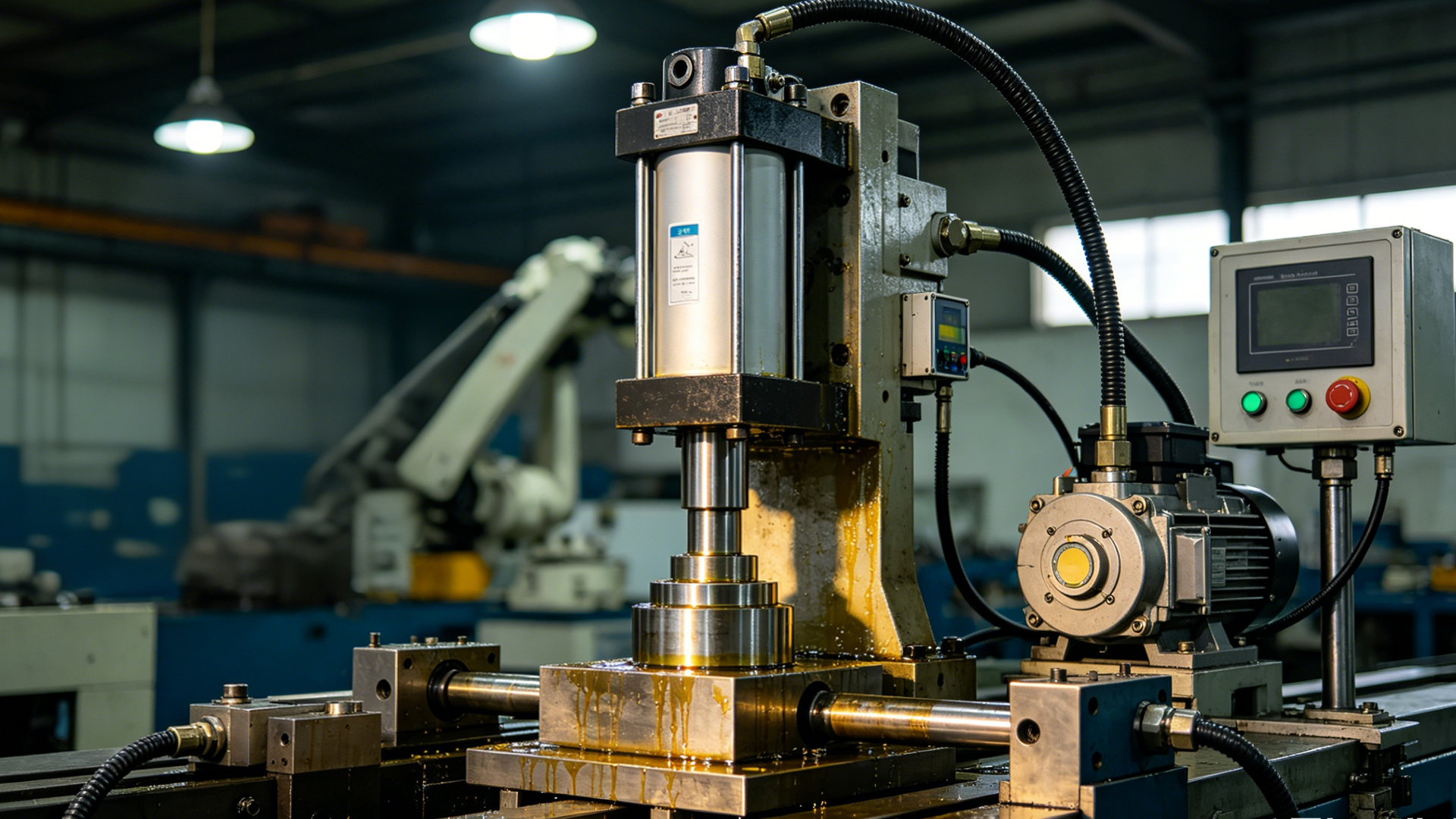

1. Installation verticale (montage standard)

L'installation verticale, également connue sous le nom de montage debout, est la méthode la plus courante. Dans cette configuration, le cylindre booster est fixé verticalement à la machine ou au pupitre de travail, généralement à l'aide d'une bride.

Caractéristiques clés

• Structure simple
• Facilité d'installation
• Force de sortie stable
• Largement utilisé dans les systèmes d'automatisation standard

Si nécessaire, la bride peut être retirée et le cylindre peut être directement fixé à la structure de la machine. Cela rend l'installation plus flexible dans les systèmes compacts.

Scénarios d'application

• Presses
• Lignes d'assemblage automatisées
• Systèmes de levage industriel standard

En raison de sa stabilité, l'installation verticale est souvent le premier choix dans les environnements de production généraux.

2. Installation inversée (montage inversé)

L'installation inversée est l'opposé du montage vertical. Dans cette méthode, le cylindre fonctionne en sens inverse, ce qui signifie que la force de sortie agit de bas en haut.

Caractéristiques clés

• Direction de force inverse
• Adapté aux conceptions structurelles spéciales
• Aide à économiser de l'espace dans certaines machines

Scénarios d'application

• Systèmes de pressage spécialisés
• Machines nécessitant une force de sortie de bas en haut
• Structures mécaniques compactes avec un espace limité en haut

Ce type d'installation est particulièrement utile lorsque la conception de la machine nécessite un mouvement inverse ou lorsque l'espace en haut est restreint.

3. Installation horizontale

L'installation horizontale signifie que le cylindre est placé horizontalement, tandis que le réservoir d'huile reste en position verticale. Cela permet au système de générer une force dans une direction horizontale.

Caractéristiques clés

• Conception économisant l'espace
• Force de sortie horizontale stable
• Adapté aux systèmes de mouvement à course longue

Scénarios d'application

• Machines d'assemblage automatisées
• Systèmes de poussée de matériaux
• Équipements de pressage ou de serrage horizontal

Cette méthode d'installation est largement utilisée dans les lignes de production où un mouvement horizontal linéaire est requis.

4. Installation angulaire (montage flexible)

L'installation angulaire permet au cylindre booster gaz-liquide d'être monté à n'importe quel angle. Elle est principalement utilisée lorsque la structure de la machine nécessite des directions de force non standard.

Caractéristiques clés

• Haute flexibilité d'installation
• Adapté aux structures de machines complexes
• Direction de force ajustable
• Idéal pour un espace d'installation limité

Scénarios d'application

• Équipements d'automatisation personnalisés
• Systèmes de pressage oblique
• Machines industrielles à usage spécial

En raison de sa flexibilité, l'installation angulaire est souvent choisie pour les machines à conception personnalisée.

Valeur d'application technique des cylindres boosters gaz-liquide

Les cylindres boosters gaz-liquide sont largement utilisés dans de nombreuses industries car ils convertissent l'air comprimé en une sortie hydraulique haute pression.

Les applications courantes incluent

• Systèmes de freinage
• Systèmes d'embrayage
• Bancs d'essai haute pression
• Systèmes de jet haute pression
• Équipements de coupe et d'usinage
• Systèmes d'injection de puits de pétrole
• Équipements miniers et métallurgiques

Un avantage majeur est que le système utilise l'air comprimé comme source d'énergie, ce qui facilite la conversion efficace de l'énergie air-liquide.

De plus, les boosters modernes double action commandés par liquide simplifient la structure du système, réduisent les coûts et améliorent la stabilité.

Solutions de booster hydraulique Shellppon

Shellppon (Shibang Machinery) fournit des solutions avancées de cylindres boosters gaz-liquide conçues pour l'automatisation industrielle et les applications lourdes.

Avantages clés

• Sortie de pression forte et stable
• Options d'installation flexibles pour différentes machines
• Structure de système simplifiée pour une maintenance plus facile
• Performance fiable dans des environnements haute pression

Les systèmes de booster Shellppon sont largement utilisés dans les lignes de production industrielles qui nécessitent une force stable et un contrôle précis de la pression.

Étude de cas : Amélioration de l'efficacité d'une presse dans une ligne d'automatisation

Une entreprise de fabrication a connu une sortie de pression instable dans son système de pressage automatisé. La conception d'installation initiale a également causé des limitations d'espace.

Solution

Shellppon a fourni un système booster gaz-liquide personnalisé avec :

• Conception d'installation verticale optimisée
• Structure de montage par bride améliorée
• Système de contrôle de pression stable

Résultats

• Force de pressage plus stable
• Réduction de l'utilisation de l'espace d'installation
• Amélioration de l'efficacité de production
• Fréquence de maintenance réduite

Cette solution a aidé l'entreprise à obtenir des performances d'automatisation plus fluides.

Étude de cas : Système de booster horizontal pour une ligne d'assemblage

Une ligne de production nécessitait un système de force horizontale pour pousser et serrer des composants. Le système initial était inefficace et instable.
